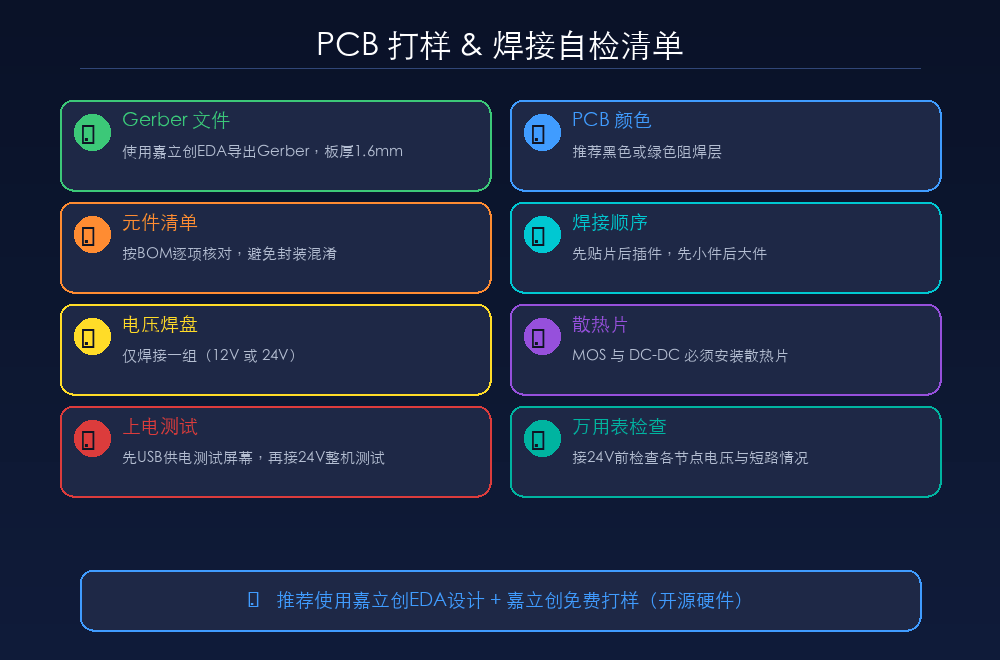

PCB打样

嘉立创免费打样：https://www.jlc.com/newOrder/#/collectCoupons

同一个gerber在嘉立创多人多次打样后，其他人再打样可能会收费。解决办法是，打开电路板源文件，随便修改几个丝印、添加几个过孔、修改一些导线，让电路板变得不一样，再次导出gerber进行打样！

捷配免费打样：https://www.jiepei.com/Activity/newfree.html

捷配不用验证gerber来源，限制更少，但是个人认证只能打1-2层板。（本项目中发热板可以免费打样）

企业员工认证后，可以免费打1-6层板。（企业认证后可免费打主控板）

Bilibili、抖音都有很多免费打样教程，请自行搜索学习。

V1.0.0

• 发热板 - Gerber_hot_2026-01-29.zip

  • 板材类别：铝基板
  • 板子层数：1
  • 板子尺寸：9*9cm
  • 成品板厚：1.6mm



• 主控板 - Gerber_main_2026-01-29.zip

  • 板材类别：FR-4
  • 板子层数：4
  • 板子尺寸：10*7cm
  • 成品板厚：1.6mm
