硬件接线图

PDF

  • Download


接线说明

  • 24V 电源进入 XT60,再分配到主控板与发热板。
  • 传感器与风扇等均通过端子线连接到主控板指定接口。
  • 4 线排气扇使用 PWM 控速,2 线排气扇使用 DC 控速。

接线步骤建议

  1. 先连接低压信号线与传感器。
  2. 再连接风扇与 LED 灯带。
  3. 最后连接 24V 电源与发热板。

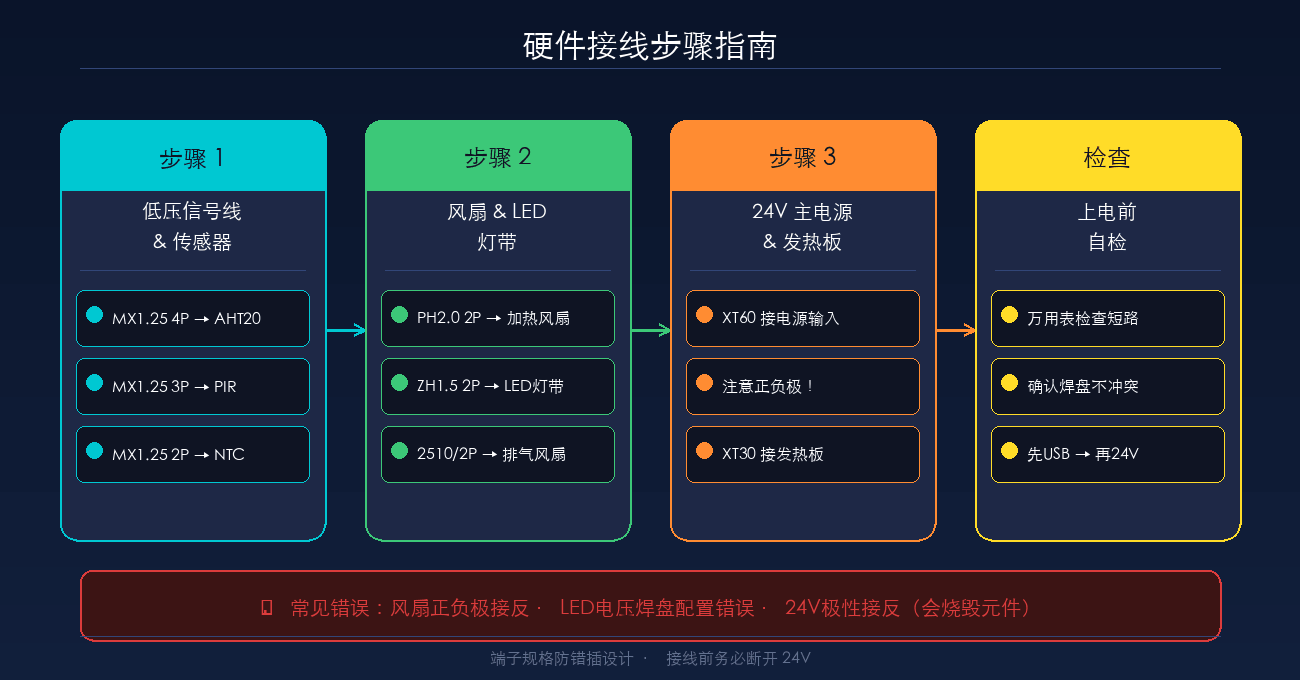

硬件接线步骤示意图
硬件接线步骤示意图

常见接线错误

  • 风扇正负极接反导致无法转动。
  • LED 灯带电压焊盘配置错误。
  • 24V 电源极性接反导致烧毁元件。
